外箱尺寸：455x330x285mm
总重量：12.4kg
价格：38000.00元/台
产品用途
技术参数
（1）通用参数
（2）输出光波段及光功率
（3）
输出光波段与滤光眼镜和接收滤光片的匹配关系
使用方法
1.内置电池供电
- 激发多种物证的荧光，用于发现物证，显现物证。
- 背景和物证对不同颜色光谱的反射率不同，用多波段光源不同颜色的光谱照射物证，会看到不同的反差效果，选择较好的反差效果进行记录。

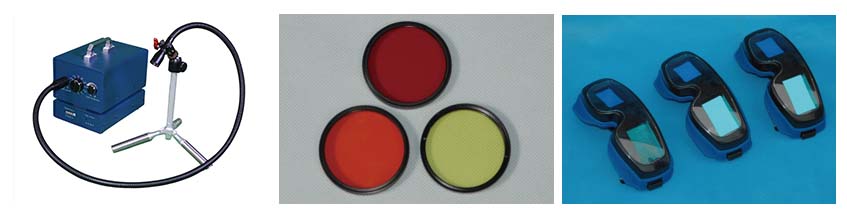

| 名称 | 数量 | 名称 | 数量 |
| 光源主机 | 1台 | 转换接圈62mm-58mm | 1个 |
| 电池盒 | 1个 | 转换接圈67mm-62mm | 1个 |
| 光导管 | 1根 | 转换接圈72mm-67mm | 1个 |
| 光导管支架 | 1个 | 转换接圈77mm-72mm | 1个 |
| 黄色滤光眼镜 | 1付 | 黄色接收滤光片 | 1个 |
| 橙色滤光眼镜 | 1付 | 橙色接收滤光片 | 1个 |
| 红色滤光眼镜 | 1付 | 红色接收滤光片 | 1个 |
| 项目 | 参数 | 项目 | 参数 |
| 出光方式 | 光导管输出 | 电池容量 | 118.4V,3AH |
| 灯泡功率 | 120W氙灯 | 电池供电时间 | 100分钟 |
| 灯泡寿命 | 2000小时 | 电量显示 | 显示电池剩余电量 |
| 白光色温 | 6500K | 光导管长度 | 1.5米 |
| φ50cm白光强度 | 15600 lux | 光导管口径 | Φ8mm |
| 供电方式 | 外接交流/内置电池 | 主机尺寸 | 455x330x285mm |
| 交流供电 | AC220V，50HZ | 主机重量 | 12.4kg |
| 电池供电 | DC118.4V | 包装形式 | 铝合金箱 |
| 输出波段 | 光功率 | 输出波段 | 光功率 |
| 白光 | 8.10 W | 490 | 0.58 W |
| CSS | 4.14 W | 510 | 0.40 W |
| 365 | 0.88 W | 530 | 0.53 W |
| 415 | 2.42 W | 555 | 1.28 W |
| 450 | 1.29 W | 580 | 1.01 W |
| 470 | 0.65 W | 610 | 0.39 W |
激发光 |
接收滤光眼镜 |
接收滤光片 |
说明 |
CSS |
橙色滤光眼镜 |
橙色滤光片 |
|
415nm |
黄色滤光眼镜 |
黄色滤光片 |
|
450nm |
橙色滤光眼镜 |
橙色滤光片 |
|
470nm |
橙色滤光眼镜 |
橙色滤光片 |
|
490nm |
橙色滤光眼镜 |
橙色滤光片 |
|
510nm |
橙色滤光眼镜 |
橙色滤光片 |
|
530nm |
红色滤光眼镜 |
红色滤光片 |
|
555nm |
红色滤光眼镜 |
红色滤光片 |
|
580nm |
无 |
无 |
激发的荧光不在可见光范围 |
610nm |
无 |
无 |
激发的荧光不在可见光范围 |
650nm |
无 |
无 |
激发的荧光不在可见光范围 |
白光 |
无 |
无 |
- 安装电池盒，用导线连接电池盒与光源主机。
- 将光导管的进光口插接光源的出光口。
- 将光源开关扳动到“电池”档，光源启动，输出光束。
- 转动波段选择旋钮，选择输出波段。
- 手持光导管的出光口，照射物证；或将光导管的出光口固定在支架上，照射物证。
- 佩戴与输出光相匹配的滤光眼镜观察荧光。
- 选择与输出光相匹配的接收滤光片，安装在镜头前，拍照荧光图像。
- 用导线连接交流电源与光源主机。
- 将光导管的进光口插接光源的出光口。
- 将光源开关扳动到“交流”档，光源启动，输出光束。
- 转动波段选择旋钮，选择输出波段。
- 手持光导管的出光口，照射物证；或将光导管的出光口固定在支架上，照射物证。
- 佩戴与输出光相匹配的滤光眼镜观察荧光。
- 选择与输出光相匹配的接收滤光片，安装在镜头前，拍照荧光图像。
- 操作方法：多波段光源输出光包括红、橙、黄、绿青、蓝、紫各种颜色。用各种颜色的光分别照射痕迹，由于痕迹与背景对单色光的吸收率存在差别，会看到痕迹与背景之间的反差不断变化。选择反差较大情况进行拍照。
- 特殊波段415nm：血迹的吸收峰在415nm，用415nm光照射血迹，血迹的颜色会加深，对于浅色客体上的潜血痕迹效果明显。操作方法是用415nm光与白光交替照射，观察二者的席位差别。
- 特殊波段580nm：茚三酮显现的指纹的吸收峰在580nm，用580nm光照射指纹，指纹的颜色会加深，对于浅色客体上的指纹效果明显。
- 用多波段光源输出的激发光照射物证，物证吸收部分激发光的能量，再将这些能量转化成波长更长的光波释放出来，这就是荧光。
- 选择合适的接收滤光片档在眼前。接收滤光片阻挡激发光，透过荧光，人眼就可以观察到物证的荧光。
| 激发光 | 物证种类 |
| 365nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维 |
| CSS | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、多种油脂、多种油墨产生红外发光 |
| 415nm | 精斑、唾液斑、尿斑、汗液斑、多种纤维、荧光指纹粉末 |
| 450nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、加热处理的汗液指纹 |
| 470nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、射击残留物、炸药残留物、多种助燃剂、多种纤维、加热处理的汗液指纹 |
| 490nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、茚三酮显现指纹再经氯化锌后处理、多种助燃剂、加热处理的汗液指纹 |
| 510nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、二氯荧光素、茚二酮、碱性品红、茚三酮显现指纹再经硝酸镉后处理、多种助燃剂 |
| 530nm | 精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、DFO、罗丹明6G、茚二酮 |
| 555nm | DFO |
