产品价格：70000元/ 台 产品用途

1. 激发多种物证的荧光，用于发现物证，显现物证。
2. 背景和物证对不同颜色光谱的反射率不同，用多波段光源不同颜色的光谱照射物证，会看到不同的反差效果，选择较好的反差效果进行记录。

产品特点 （1）普通多波段光源的问题

• 普通多波段光源只配备红、橙、黄三种接收滤光眼镜和接收滤光片。接收滤光片与输出波段的对应关系：

1. 黄色眼镜415；匹配度较好。
2. 橙色眼镜450、470、490、510、CSS；其中橙色眼镜与CSS和510波段的匹配度较好。与其他波段匹配不好，观察荧光的效果不好。
3. 红色眼镜530、555。其中红色眼镜与555波段的匹配度较好，与530波段匹配不好，观察荧光的效果不好。

（2）精匹配滤光片型多波段光源的优点

• 配备了7套滤光眼镜和接收滤光片，分别对应415、450、470、490、510、CSS、530、555等8个波段，510和CSS波段共用一套滤光眼镜和接收滤光片。滤光眼镜和接收滤光片都是干涉型长波通滤光片，与激发光精匹配，使每个波段激发光都能发挥出激发荧光的较好功效。

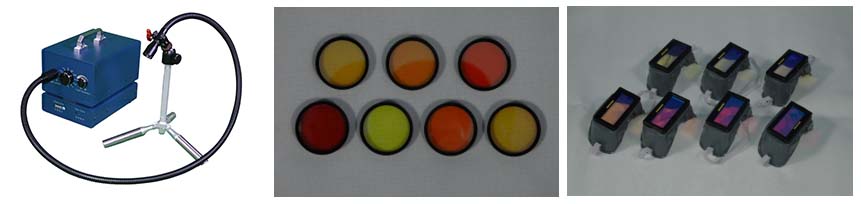

配置内容

名称	数量	名称	数量
光源主机	1台	转换接圈62mm-58mm	1个
光导管	1根	转换接圈67mm-62mm	1个
光导管支架	1个	转换接圈72mm-67mm	1个
电池盒	1个	转换接圈77mm-72mm	1个
415nm滤光眼镜	1付	415nm接收滤光片	1个
450nm滤光眼镜	1付	450nm接收滤光片	1个
470nm滤光眼镜	1付	470nm接收滤光片	1个
490nm滤光眼镜	1付	490nm接收滤光片	1个
510nm滤光眼镜	1付	510nm接收滤光片	1个
530nm滤光眼镜	1付	530nm接收滤光片	1个
555nm滤光眼镜	1付	555nm接收滤光片	1个

技术参数 1.通用参数

项目	参数	项目	参数
出光方式	光导管输出	电池容量	118.4V,3AH
灯泡功率	120W氙灯	电池供电时间	100分钟
灯泡寿命	2000小时	电量显示	显示电池剩余电量
白光色温	6500K	光导管长度	1.5米
φ50cm白光强度	15600 lux	光导管口径	Φ8mm
供电方式	外接交流/内置电池	主机尺寸	455x330x285mm
交流供电	AC220V，50HZ	主机重量	12.4kg
电池供电	DC118.4V	包装形式	工程塑料密封箱

2.输出光波段及光功率

输出波段	光功率	输出波段	光功率
白光	8.10 W	490	0.58 W
CSS	4.14 W	510	0.40 W
365	0.88 W	530	0.53 W
415	2.42 W	555	1.28 W
450	1.29 W	580	1.01 W
470	0.65 W	610	0.39 W

3.输出光波段与滤光眼镜和接收滤光片的匹配关系

激发光	观察用接收滤光眼镜	照相用接收滤光片
CSS	510nm滤光眼镜	510nm接收滤光片
415nm	415nm滤光眼镜	415nm接收滤光片
450nm	450nm滤光眼镜	450nm接收滤光片
470nm	470nm滤光眼镜	470nm接收滤光片
490nm	490nm滤光眼镜	490nm接收滤光片
510nm	510nm滤光眼镜	510nm接收滤光片
530nm	530nm滤光眼镜	530nm接收滤光片
555nm	555nm滤光眼镜	555nm接收滤光片

使用方法 (1)内置电池供电

1. 安装电池盒，用导线连接电池盒与光源主机。
2. 将光导管的进光口插接光源的出光口。
3. 将光源开关扳动到“电池”档，光源启动，输出光束。
4. 转动波段选择旋钮，选择输出波段。
5. 手持光导管的出光口，照射物证；或将光导管的出光口固定在支架上，照射物证。
6. 佩戴与输出光相匹配的滤光眼镜观察荧光。
7. 选择与输出光相匹配的接收滤光片，安装在镜头前，拍照荧光图像。

(2)交流电源供电

1. 用导线连接交流电源与光源主机。
2. 将光导管的进光口插接光源的出光口。
3. 将光源开关扳动到“交流”档，光源启动，输出光束。
4. 转动波段选择旋钮，选择输出波段。
5. 手持光导管的出光口，照射物证；或将光导管的出光口固定在支架上，照射物证。
6. 佩戴与输出光相匹配的滤光眼镜观察荧光。
7. 选择与输出光相匹配的接收滤光片，安装在镜头前，拍照荧光图像。

 应用范围 （1）分色照明提高痕迹反差

1. 操作方法：多波段光源输出光包括红、橙、黄、绿青、蓝、紫各种颜色。用各种颜色的光分别照射痕迹，由于痕迹与背景对单色光的吸收率存在差别，会看到痕迹与背景之间的反差不断变化。选择反差较大情况进行拍照。
2. 特殊波段415nm：血迹的吸收峰在415nm，用415nm光照射血迹，血迹的颜色会加深，对于浅色客体上的潜血痕迹效果明显。操作方法是用415nm光与白光交替照射，观察二者的席位差别。
3. 特殊波段580nm：茚三酮显现的指纹的吸收峰在580nm，用580nm光照射指纹，指纹的颜色会加深，对于浅色客体上的指纹效果明显。

（2）激发物证荧光 （a）多波段光源激发荧光的工作原理

1. 用多波段光源输出的激发光照射物证，物证吸收部分激发光的能量，再将这些能量转化成波长更长的光波释放出来，这就是荧光。
2. 选择合适的接收滤光片档在眼前。接收滤光片阻挡激发光，透过荧光，人眼就可以观察到物证的荧光。
3. 如果部分激发光透过接收滤光片，会干扰荧光效果。
4. 如果接收滤光片阻挡了部分荧光，观察到的荧光强度将减弱。

（b）精匹配滤光片型多波段光源的工作原理

• 精匹配滤光片型多波段光源为CSS、415nm、450nm、470nm、490nm、510nm、530nm、555nm等八个用于激发可见荧光的波段都配备了专用的接收滤光眼镜和接收滤光片。接收滤光眼镜与光源内的激发滤光片精匹配。匹配方法如下：

1. 激发滤光片光谱曲线（透射比-波长曲线）与接收滤光片光谱曲线（透射比-波长曲线）交叉点E的透过率低于10的负4次方，这个条件保证了光源的每一个接收滤光片都能够完全阻挡激发光，不会有漏过的激发光干扰荧光。
2. 在下图中分别找出：激发滤光片光谱曲线上透射比等于50%的点C，接收滤光片光谱曲线上透射比等于50%的点D。光源每一组激发滤光片和接收滤光片的C点与D点之间的距离都小于40nm。这个条件保证了接收滤光片极小限度地阻挡荧光，观察到的荧光就很强。

图1: 530nm波段激发滤光片与干涉型接收滤光片的匹配关系

（c）普通多波段光源存在的问题

• 多波段光源一般有8个左右的波段可以激发可见荧光，普通多波段光源只配备红、橙、黄三种接收滤光片。接收滤光片与输出波段的对应关系：黄色眼镜&415；橙色眼镜&450、470、490、510、CSS；红色眼镜&530、555。其中黄色眼镜与415、橙色眼镜与CSS、红色眼镜与555这3个波段的匹配度较好。其他波段的激发滤光片光谱曲线的C点与接收滤光片光谱曲线的D点距离过大，部分荧光会被接收滤光片阻挡，荧光的强度被减弱。

（d）精匹配滤光片型多波段光源激发物证荧光的应用范围

激发光	物证种类
365nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维
CSS	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、多种油脂、多种油墨产生红外发光
415nm	精斑、唾液斑、尿斑、汗液斑、多种纤维、荧光指纹粉末
450nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、多种纤维、射击残留物、炸药残留物、多种助燃剂、BBD、Basic yellow、荧光指纹粉末、加热处理的汗液指纹
470nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、射击残留物、炸药残留物、多种助燃剂、多种纤维、加热处理的汗液指纹
490nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、茚三酮显现指纹再经氯化锌后处理、多种助燃剂、加热处理的汗液指纹
510nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、罗丹明6G、BBD、二氯荧光素、茚二酮、碱性品红、茚三酮显现指纹再经硝酸镉后处理、多种助燃剂
530nm	精斑、唾液斑、尿斑、汗液斑、牙齿、骨骼、皮屑、DFO、罗丹明6G、茚二酮
555nm	DFO

（e）精匹配滤光片型多波段光源应用举例

• 用530nm波段激发DFO显现指纹的荧光，观察到的荧光强度明显高于普通多波段光源。原因是普通光源中530nm波段照射DFO处理的指纹时，佩带红色眼镜观察，红色眼镜与555nm波段匹配好，与530nm波段匹配不好，红色眼镜在阻挡激发光的同时，也阻挡了很多荧光，观察到的荧光就会强度明显降低。

510nm激发光与510nm接收滤光镜组合的荧光效果 530nm激发光与530nm接收滤光镜组合的荧光效果 555nm激发光与555nm接收滤光镜组合的荧光效果
